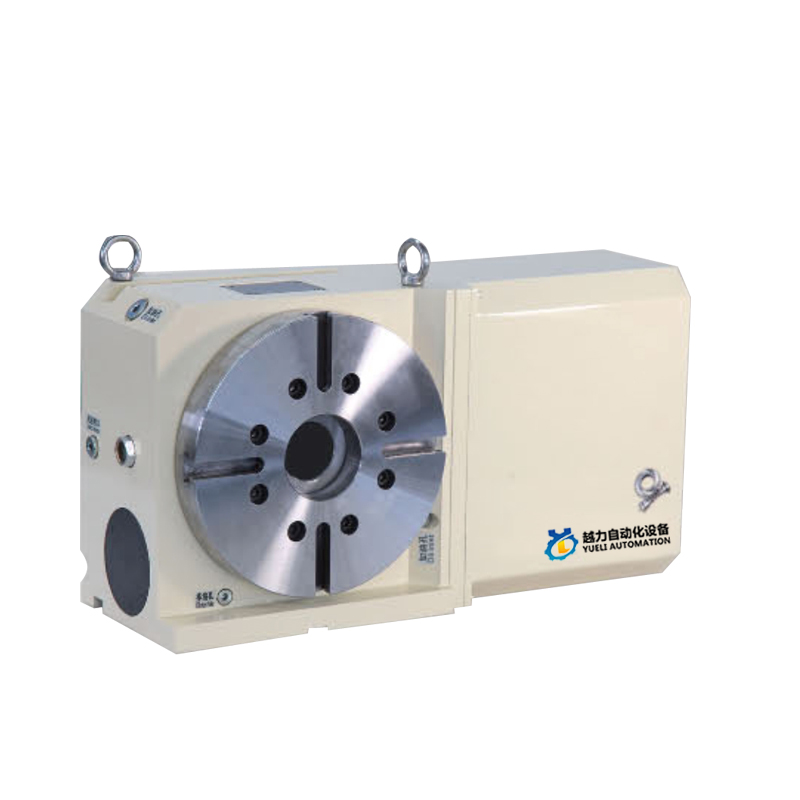

250 Turntable cam ceithre-ais cam

Cáilíocht ghairmiúil na Síne 250 monaróirí agus soláthróirí cam-cheithre-ais ceithre-ais. Is é Yueli 250 déantúsóir agus soláthróir cam-cheithre-ais cam sa tSín.

Seol Fiosrúchán

Cur síos ar an Táirge

Yueli250 ceithre-ais cam cam-inúsáidte

Cineál Cam Zero Back Backlash Rothlú CNC

Cáilíocht na Síne 250 monaróirí agus soláthróirí cam-cheithre-ais ceithre-ais. Is é Yueli 250 déantúsóir agus soláthróir cam-cheithre-ais cam sa tSín.

Glactar le struchtúr tarchuir cam-roller taobh istigh den táirge.

Sorcóir snáthaid seafta cam ag a bhfuil réamh -chomhbhrú aon bhearna rollta.

Gan aon fhrithchuimilt sleamhnáin, gan aon saintréithe bearna a choinneáil go leanúnach.

Cruinneas ard athrá ar aghaidh agus droim ar ais.

Rigidity ard, ardéifeachtúlacht.

Nach bhfuil droch -chruinneas ann mar gheall ar ardú teochta.

Ní gá calabrú agus coigeartú rialta a dhéanamh.

Prionsabal agus saintréithe oibre CNC CNC CAM-Type

Prionsabal na réamhluchtaithe

I gcomparáid leis an gcineál traidisiúnta giaranna worm nc turntable, tá cruinneas níos airde ag an gcineál cam gríl

Saintréithe oibriúcháin na céime, ardluais, imréiteach ar ais agus ualach trom. Cams aiseach a ionchur

Is é an sorcóir snáthaide a bhfuil an turret seafta aschuir den dromchla cuartha tiomána luais tairiseach tarchur teagmhála rollta réamh -chomhbhrúite,

Chun backlash cúl agus oibríocht luais níos airde a bhaint amach, mar gheall ar an tarchur rollach beagnach nialas

Gluaiseacht cuimilte, ionas nach féidir leis an meicníocht aon tarchur backbacklash a choinneáil, suíomh ardchruinn, agus gan aon ghá

Ba chóir obair rialta calabraithe agus coigeartaithe a dhéanamh. Laitíse Cam Cineál CNC CNC, Han as an úsáid seafta

Socraítear an t -imthacaí mór ar bhalla seachtrach bhabhta na seafta, agus tá imthacaí dúbailte socraithe ag an dá cheann den seafta ionchuir CAM.

Feabhsaíonn sé freisin cobhsaíocht agus cumas ualach an chastable, agus is féidir leis déileáil níos fearr leis an luas próiseála agus leis an bhfórsa gearrtha trom, cruinneas meaisínithe, éifeachtúlacht agus costais a laghdú.

Comparáid idir saintréithe meicníochta de chineál cam nialas cúl -ais cúltaca nc nc turntable

.	Mír	Sorcóir cam driyer 1m	Cineál giair péisteanna
1	Cineál tiomána	CCW Uillinn aschuir	- Outout CCWA an 360
2	Stádas tiomána	Teagmháil rollta	Teagmháil sleamhnáin
3	Ábhar: Cruas an Contacpa	Seafta Cam: cruach chrua; HRC60	Seafta Worm: cruach chruaite; HRC60
3	Ábhar: Cruas an Contacpa	Leantóirí cam; ag iompar cruach; HRC60	Fearas péisteanna; Cré -umha fosfair; Hb90
4	Réamh -luchtú	○ Sea	X n0
5	Éifeachtúlacht tarchuir	〇Highter	△ Íochtarach

Suíomh 90 ° (Sampla)

	Mír N0.	Iomaitheoir
	Clampáil fearsaide a scaoileadh
	Luaimeeacht
	Gluaiseacht rothlach líneach	Líneachmovovement
	Luasmholadh	Luasmholadh
	Scaoileadh meaisínithe	Scaoileadh meaisínithe
	Clampa fhearsaid	Clampa fhearsaid
	Animr	Animr

Acmhainn luais	Docht

Marthanacht	3 imthacaí sorcóir

Sonraí Tagartha Yueli250

Cód Níl		Aonad	Yueli250
Trastomhas boird		φmm	250
Airde lár		mm	160
Poll fearsaid		φmm	75
Leithead sliotán		mm	14
Treoir Leithead Eochair		mm	18
Mótar servo		Fanuc	B12
Mótar servo		Mittsubish	HF104
Incrimint min			0.001 °
Fearas rac			1:36
Luas max.rotation (3000 rpm)		RPM	60
Chasmhóimint ráta aschuir		kg/m	50
Acmhainn hiodrálacha aeir aeir/hiodrálacha		kg/m²	20
Chasmhóimint aschuir ag an gcoscán		kg/m	50
Cruinneas innéacsú		ceise	20
Inmharthanacht		ceise	4
Cáilíocht an táirge		kg	107
Incheadaithe maoil	ingearach	kg	125
	cothrománach	kg	250
	Tailstock ingearach	kg	250
Ceadabaleload	↓ F.	KGF-M	1400
		F*l KGF-M	150
		F*l KGF-M	100
