AC Servo Drive

Tuigeann an tsraith Servo AC AC AC AC rialú servo dúnta iomlán ar mhótair ionduchtaithe AC agus mótair shioncronacha mhaighnéadacha buana, rialú luais a chomhtháthú, rialú suímh, agus rialú chasmhóiminte.

Seol Fiosrúchán

Cur síos ar an Táirge

AS650

Tuigeann an tsraith Servo AC AC AC rialú servo dúnta iomlán ar mhótair ionduchtaithe AC agus mótair shioncronacha mhaighnéadacha buana, ag comhtháthú rialú luais, rialú suímh, agus rialú chasmhóiminte.

Tá comhéadain shaibhir ag an Servo Servo Servo AS650, agus is féidir feidhmchláir chaighdeánacha a dhífhabhtú saor in aisce, ag soláthar áise mór d'innealtóirí dearaidh mheicniúla i roghnú, i ndearadh agus i ndífhabhtú. Mar gheall ar chomhéadain áisiúla le córais CNC agus le córais PLC de mhór -bhrandaí baile agus eachtrannacha, tá do dhearadh meicniúil níos solúbtha agus léiríonn tú do bhuntáiste iomaíoch go hiomlán.

Mar aonad tiomána servo ardchumhachta, tá an Series AC Servo Drive AS650 an-éifeachtach ó thaobh costais de i bhfeidhmchláir tiomána servo ardchumhachta amhail rialú fearsaid ar uirlisí meaisín CNC, trealamh a chruthú, trealamh priontála, córais servo hiodrálacha, agus trealamh líníochta sreinge.

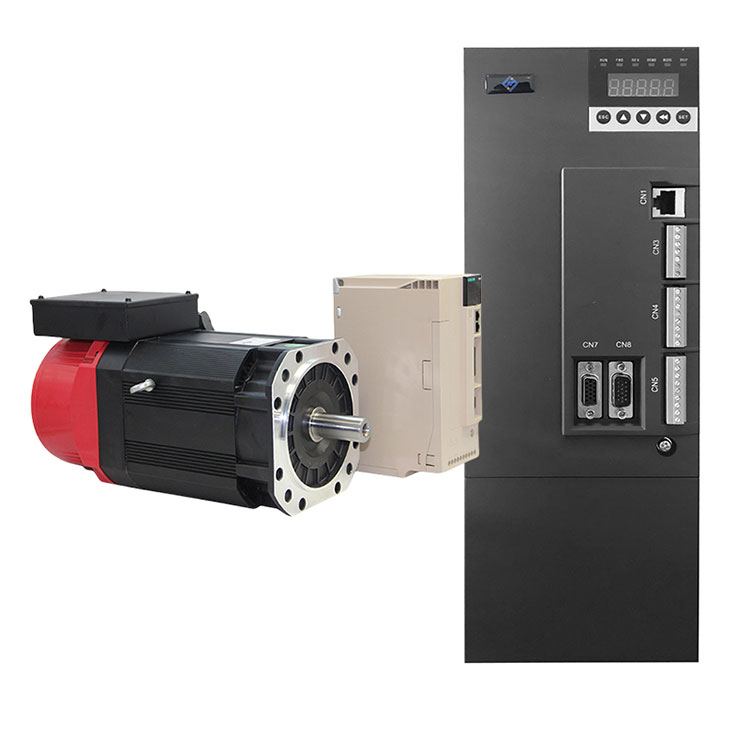

AS650 Series AC Servo Drive

Toisí tiomána servo

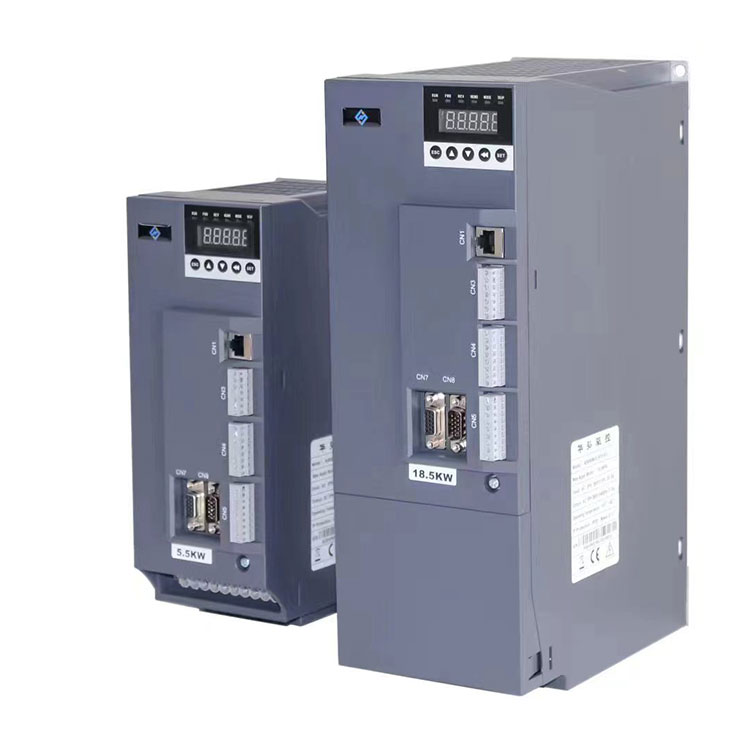

AS650 Series AC Servo Drive

Cumhacht (KW)	A (mm	B (mm)	H (mm)	W (mm)	D (mm)	Trastomhas poll gléasta (mm)	Abair
Cumhacht (KW)	Toisí suiteála		Toisí			Trastomhas poll gléasta (mm)	Abair
4.0-7.5	90	251	262	100	155.8
11-18.5	108/90	341	353	120	207	7	—
22	110	386	398	147	263	7	—
30-37	130	445	456	172	259	7
45-75	177	544	560	240.5	330	7/6	—
90-110	195	615	638	270.5	370	10
132-160	220	715.5	738	349	413	10

Tábla roghnúcháin tiomána

sraith	múnla	Cumhacht ionchuir	Cumas ceallraí (KVA)	Ionchur reatha (a)	Aschur Reatha (A)	Mótar oiriúnaitheach (kW)	Aonad coscánaithe	Achar oiriúnaithe (Q/KW)	Cainníocht friotóra coscánaithe
AS650	2r2t3	3ph 380V 50/60Hz Raon voltais 304 ~ 456V Ráta éagothroime voltais níos lú ná 3% ráta éagothroime minicíochta níos lú ná 3%	4.8		6	2.2	ion-tógtha	75/0.8
	004T34		6	10.7	9	4		50/1.0
	5R5T3*		8.6	15.5	13	5.5		50/1.5
	7r5t3*		11.2	20.5	17	7.5		40/2
	011T3*		17	26	25	11		32/2
	015T34		21	35	32	15		20/2.5
	018T3*		24	38.5	37	18.5		32/2
	022T3 '		30	46.5	45	22		32/2	2
	030T3*		40	62	60	30		20/2.5
	037T3*		50	76	75	37		20/2.5	2
	045T3*		60	92	90	45		16/2.5
	055T3*		72	113	110	55		16/2.5
	075T3 '		100	157	150	75		16/2.5
	093T3*		116	180	170	93		16/2.5
	110T3*		160	214	210	110		16/2.5
	132T3*		192	256	253	132		16/2.5
	160T3*		231	307	304	160	aon
*TABHAIR FAOI DEARA: Chomh maith le E, tá R agus C. i measc na n -iarmhíreanna samhail le haghaidh cumhachta 185kW agus os a chionn, téigh i gcomhairle leis an monaróir le do thoil

Tábla roghnúcháin sreinge

Ainm an ábhair	Sonraíochtaí Sonraíochtaí	Abair
As650 Series Servo 3M Cábla Aiseolais Aonair	CB650ME-A-3000-T/CB650ME-B-3000-T (le breiseán eitlíochta)	Caighdeán tiomána ionchódóra aonair
As650 Series Servo 3M Cábla Aiseolais Ceannais Córais	CB650MS-A-3000-T/CB650MS-B-3000-T (Córas Forsyntec amháin)	Caighdeán tiomána ionchódóra aonair
Sraith As650 Servo 3M Cábla Aiseolais Dhé -Ionchódóra	CB650MD-A-3000-T/CB650MD-B-3000-T (le breiseán eitlíochta)	Tagann caighdeán tiománaithe dé -ionchódóirí caighdeánach
As650 Series Servo 3M Cábla Aiseolais Ceannais Córais	CB650MS-A-3000-T/CB650MS-B-3000-T (do chóras Syntec amháin)
*Nóta: Léiríonn an luach sa tsamhail sonraíochta an fad, mar shampla "CB650MD-A-3000-T", rud a chiallaíonn go bhfuil fad an chábla 3 mhéadar. Tá cáblaí faid eile roghnach. Má theastaíonn 5 mhéadar, is é an uimhir mhúnla "CB650MD-A-5000-T", agus tá faid eile cosúil leis. Is iad na faid rialta ná 5 mhéadar, 8 méadar, agus 10 méadar.

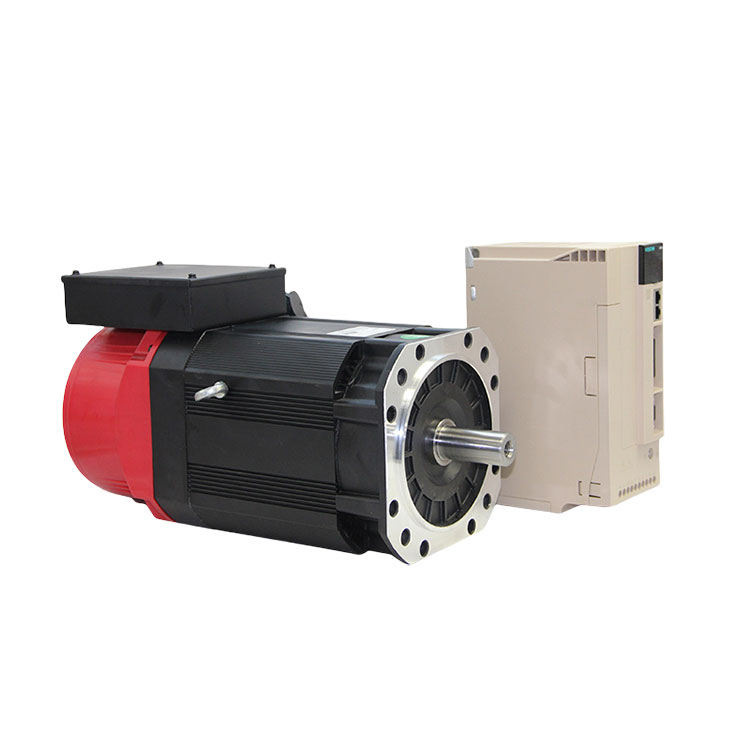

AS650 Series AC Servo Drive

Ár mbuntáistí

Feidhmíocht rialaithe den scoth:

Is féidir le rialú VF a bhaint amach go foirfe, rialú veicteoir lúb oscailte, agus rialú servo lúb iomlán ar mhótair ionduchtaithe AC agus mótair mhaighnéad buana sioncronach

Oibriú cobhsaí luais ultra-íseal agus aschur ard chasmhóiminte

Feidhmíocht Freagartha Dinimiciúil Maith

Nuair a bhíonn tú ag rith gan ualach, sroicheann an sruth tiomána an t-íosmhéid, ag uasmhéadú tiomáint coigilte fuinnimh

Tá cruinneas níos airde ag rialú suímh agus rialú chasmhóiminte

Déan an t -algartam reatha agus cumraíocht crua -earraí optamaithe Déan cumas ró -ualaigh an tiománaí níos láidre

Feidhmeanna comhéadain shaibhir

7 Ionchur/2 Aschuir Aschuir Ionchur/Comhéadan Aschuir, 2 Chalafort Aschuir Sealaíochta

3 ionchur aschur, 1 Chomhéadan Aschuir Analógach

2 Chomhéadain Ionchuir Ionchódóra, 1 Chomhéadan Aschuir Ionchódóra

1 Chomhéadan Ionchuir Pulse Ardluais

1 ghrúpa de chomhéadan ionchuir cuisle difreálach ilfheidhmeach

Comhéadan cumarsáide caighdeánach RS232

Comhéadan Bus Ethernet Ardluais Mechatrolink-LLL Ethercat

Feidhmeanna rialaithe saibhir agus cumhachtacha

Is féidir le tiomáint veicteoir lúb dúnta go hiomlán cruinn a bhaint amach go cruinn:

Luais

Rialú chasóiminte

Rialú suímh (uillinn)

Tiomáint máistir-sclábhaithe, feidhm fearas leictreonach

Suíomh aon-ais agus feidhmeanna eile

Is féidir braiteoir brú seachtrach a chur i bhfeidhm ar chóras rialaithe servo hiodrálach

Feidhmíocht rialaithe den scoth

Rialú lomadh fad seasta

Rialú teannas crimp

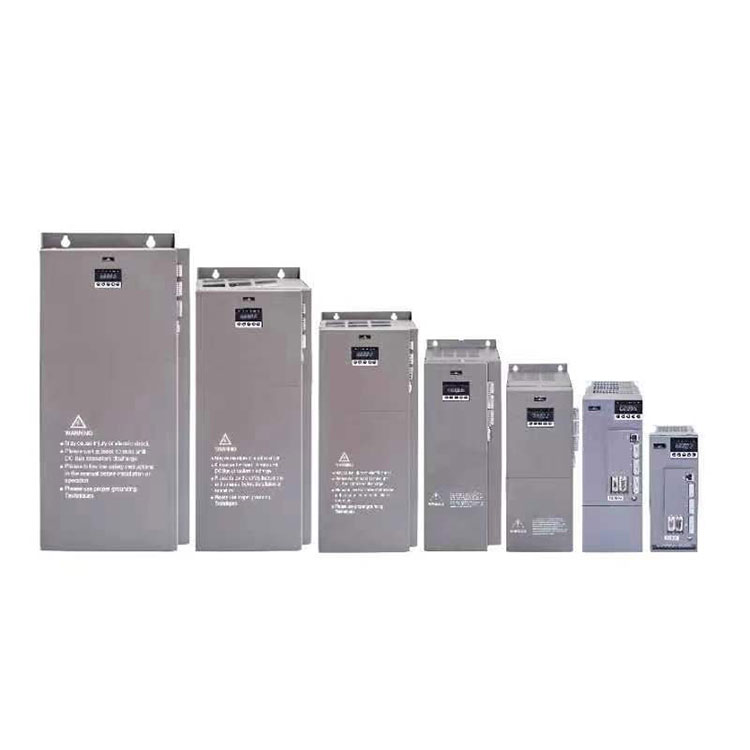

AS650 Series AC Servo Drive
