Deil Leaba Slant CNC le Servo Turret agus Tailstock Hiodrálacha

Deil Leaba Slant CNC le Servo Turret agus Tailstock Hiodrálacha (samhail YL-46K) is meaisín casadh cruinne é Quanzhou Yueli Automation Equipment Co., Ltd. Soláthraíonn an dearadh leaba leataobhach 30 céim rigidity agus baint sliseanna éifeachtach le linn oibríochtaí gearrtha trom. Feistithe le córas CNC FANUC Oi-TF PLUS (5) agus scriúnna liathróid cruinneas 32mm an tSeapáin THK agus treoracha sorcóir líneach 30mm, seachadann an meaisín cruinneas comhsheasmhach agus cobhsaíocht fhadtéarmach. Tugann an mótar fearsaid Huahong 7.5KW raon luas 0 go 5000 RPM. Tacaíonn an stoc tailstock hiodrálach le barrchaolú MT4 agus taistil 500mm le coimeád píosa oibre cobhsaí, agus cuireann an turret 63 servo ar chumas athruithe uathoibrithe uirlisí le haghaidh éifeachtacht táirgthe feabhsaithe.

Príomhghnéithe

Tugann an Deil Leaba Slant CNC le Servo Turret agus Hiodrálacha Tailstock na príomhghnéithe seo a leanas.

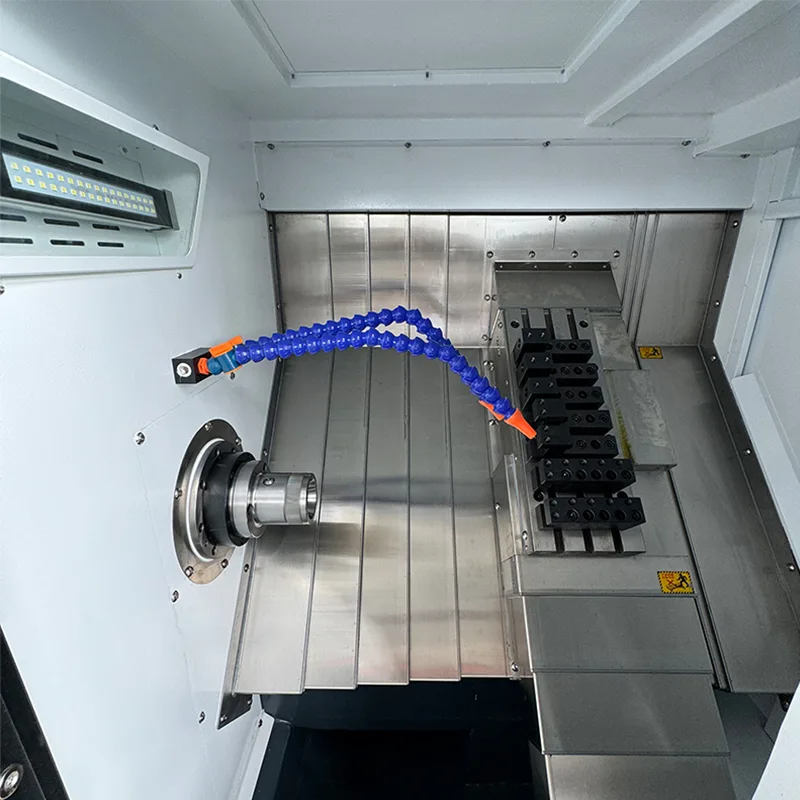

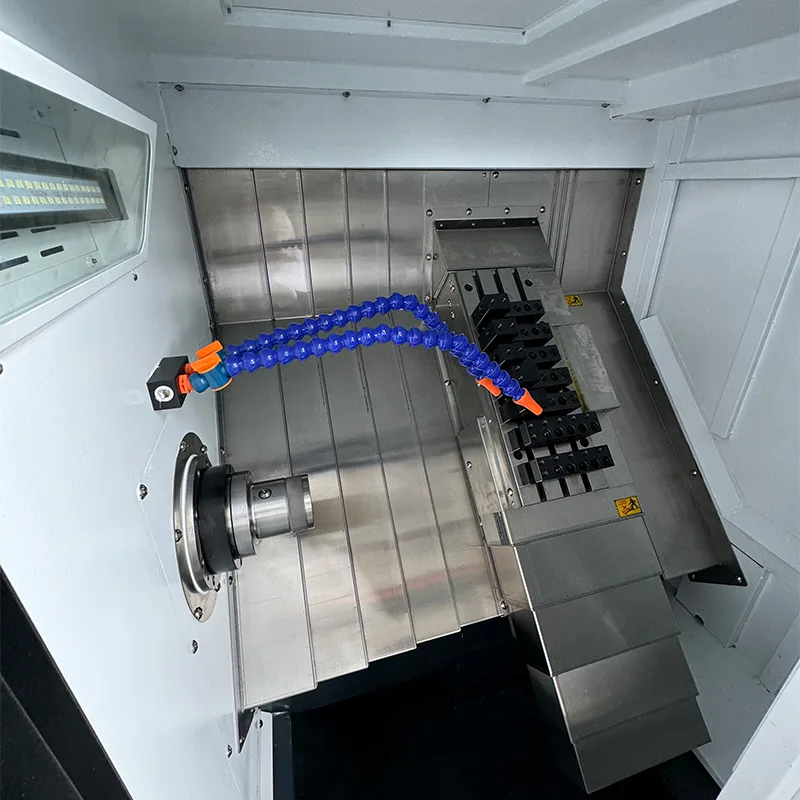

· Dearadh Leaba Slant: Leaba leataobhach 30 céim le haghaidh rigidity feabhsaithe agus sreabhadh éifeachtach sliseanna le linn meaisínithe.

· Fearsaid Ard-Beachtais: Tionól fearsaid beachtas cineál cartúis le imthacaí NSK na Seapáine. Múnla fearsaidí A2-5 le trastomhas 170mm.

· Treoirbhealaí Préimh: Treoracha sorcóir líneach cruinneas 30mm an tSeapáin THK. X ais le 4 bhloc caighdeánach, ais Z le 4 bloic sínte.

· Scriúnna Liathróid Beachtais: Scriúnna liathróid 32mm an tSeapáin THK le páirceáil 10mm le haghaidh ais X agus Z araon.

· Servo Turret: 63 turret servo le haghaidh innéacsú uirlisí tapa agus cruinn.

· Stoc Stoic Hiodrálacha: Stoic treorach líneach le tiomáint hiodrálach. Taisteal tailstock 500mm le barrchaolú MT4.

· Córas Mótair Tiomána: Mótar fearsaid is mó le tiomáint crios, mótair servo X agus Z le nasc díreach le tiomáint.

Sonraíochtaí Teicniúla

Liostaíonn an tábla seo a leanas na paraiméadair theicniúla iomlána de Dheil Leaba Slant CNC le Servo Turret agus Hiodrálacha Tailstock.

Cumraíocht Meaisín

Tá Deil Leaba Slant CNC le Servo Turret agus Tailstock Hiodrálacha tógtha leis na comhpháirteanna agus na brandaí móra seo a leanas.

· Córas CNC: FANUC Oi-TF PLUS (5) le mótair servo FANUC X/Z agus tiomántáin.

· Mótar Fearsaid: Huahong 7.5KW.

· Scriúnna Liathróid: Scriúnna liathróid cruinne 32mm an tSeapáin THK.

· Treoracha Líneacha sorcóir: treoracha sorcóir cruinneas 30mm an tSeapáin THK.

· Tionól Fearsaid: Cineál cruinneas cartúis le imthacaí NSK tSeapáin.

· Sorcóir Rothlach Hiodrálacha: Taiwan.

· Stáisiún Hiodrálacha: Taiwan.

· Ceann Cumhachta: 3-stáisiún, 11.4N.

· Caidéal Chuisnithe: 750W.

Gabhálais Chaighdeánacha

Tagann gach Deil Leaba Slant CNC le Servo Turret agus Hiodrálacha Tailstock leis na gabhálais seo a leanas.

· Collet earraigh le haghaidh ábhar clampála – 1 phíosa san áireamh.

· Sealbhóirí uirlisí casta – 3 phíosa.

· Sealbhóirí uirlisí druileála – 2 phíosa.

· Barraí uirlisí druileála – barra síneadh ER20A, 2 phíosa.

· Sraith eochair heicsidheachúlach – 1 shraith.

Feidhmchláir agus Buntáistí

Tá an Deil Leaba Slant CNC le Servo Turret agus Tailstock Hiodrálacha oiriúnach do raon leathan d'iarratais casadh.

· Cumas Próiseála: Trastomhas casadh uasta 375mm, fad meaisínithe uasta 380mm le chuck. Láimhseálann éagsúlacht ábhar lena n-áirítear cruach, cruach dhosmálta, agus miotail neamhfheiriúla.

· Éifeachtúlacht Táirgthe: Cumasaíonn 63 turret servo innéacsú tapa uirlisí, ag laghdú am socraithe agus ag méadú tréchur le haghaidh táirgeadh baisc.

· Beachtas agus Cobhsaíocht: Cinntíonn treoracha agus scriúnna liathróid an tSeapáin THK, in éineacht le rialú FANUC CNC, cruinneas comhsheasmhach agus atrialltacht.

· Tacaíocht Workpiece: Soláthraíonn tailstock hiodrálacha le taistil 500mm agus taper MT4 clampáil slán do workpieces níos faide.

· Tógáil Dhlúth: tacaíonn leaba leataobhach 30 céim le treoracha sorcóir tromshaothair le hoibríochtaí tromghearrtha cobhsaí.

Déantúsaíocht agus Dearbhú Cáilíochta

Déantar Deil Leaba Slant CNC le Servo Turret agus Tailstock Hiodrálacha a mhonarú faoi chaighdeáin rialaithe cáilíochta dian.

· Faightear na príomhchodanna go léir ó bhrandaí seanbhunaithe lena n-áirítear FANUC, Japan THK, Japan NSK, agus Huahong.

· Próisis chruinnithe cóimeála do scriúnna liathróide, treoracha líneacha, agus tionóil fhearsaid.

· Cigireacht agus tástáil dhian sula seachadadh chun cruinneas agus iontaofacht an mheaisín a chinntiú.

· Le tacaíocht níos mó ná deich mbliana de thaithí déantúsaíochta agus tacaíocht theicniúil ghairmiúil.

Ceisteanna Coitianta

Cén córas CNC a úsáidtear ar an deil leaba leataobhach seo?

Úsáideann an meaisín córas CNC FANUC Oi-TF PLUS (5) le mótair servo FANUC agus tiomáineann sé le haghaidh aiseanna X agus Z.

Cad iad na hais taistil atá ag an deil CNC seo?

Is é 200mm taisteal ais X, agus taistil ais Z 460mm.

Cad é an luas fearsaid agus an chumhacht mótair?

Raonta luas fearsaidí ó 0 go 5000 RPM, faoi thiomáint ag mótar fearsaid Huahong 7.5KW.

Cén cineál treoracha agus scriúnna liathróid a úsáidtear?

Úsáideann an meaisín scriúnna liathróid cruinneas 32mm an tSeapáin THK agus treoracha sorcóir líneach cruinneas 30mm.

Cad é meáchan an mheaisín agus na toisí foriomlána?

Is iad toisí an mheaisín 1875 × 1021 × 1263mm, agus tá meáchan thart ar 1.8 tonna.
