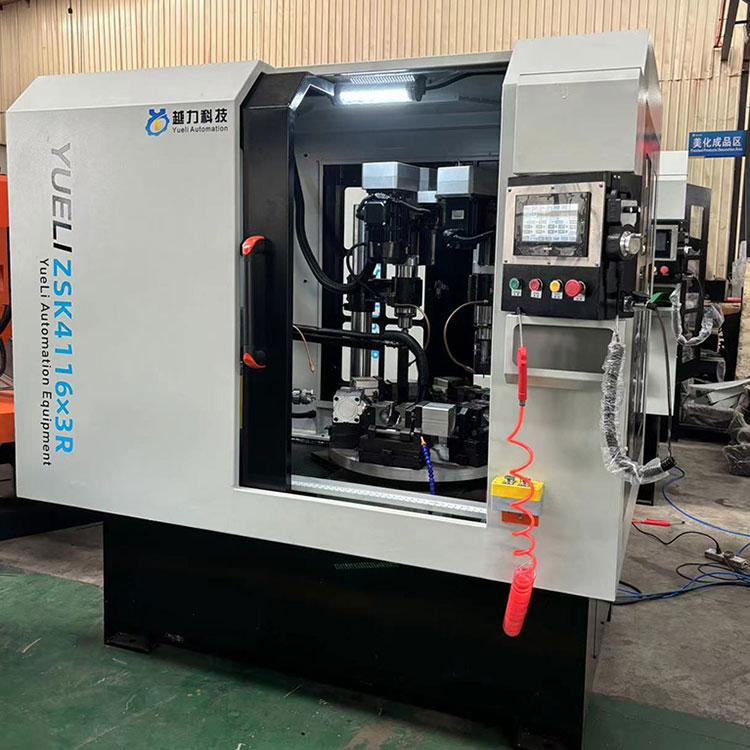

Meaisín Ilchodach Druileála Cúig Stáisiún Rothlach Trí-ais

Tá fáilte romhat teacht chuig ár n-mhonarcha chun an díol is déanaí, an praghas íseal, agus an Meaisín Ilchodach Druileála Cúig Stáisiún Rothlach Trí-ais a cheannach, tá YueLi ag tnúth le comhoibriú leat.

Seol Fiosrúchán

Cur síos ar an Táirge

Cuireann táirgeoirí YueLi sa tSín táirgí ardchaighdeáin ar fáil, tá fáilte romhat Meaisín Ilchodach Druileála Cúig Stáisiún Rothlach Ard-chaighdeán ard-chaighdeán a cheannach ar phraghas maith. Tá meaisín druileála agus cnagadh cúig-stáisiún trí-ais Yueli Automation Equipment ZSK4116 × 3 oiriúnach chun táirgí dorais baisc móra agus meánmhéide a tháirgeadh agus a phróiseáil. Tá cuma réidh agus flaithiúil ag an uirlis meaisín, oibriú simplí agus iomasach, coigeartú áisiúil, agus glacann sé rialú CNC, le leibhéal níos airde uathoibrithe, dea-iontaofacht, agus déine saothair laghdaithe d'oibreoirí. Féadann sé oibriú agus bainistiú meaisíní iolracha ag duine amháin a bhaint amach, agus is trealamh próiseála frith-smálaithe idéalach agus éifeachtach é.

Príomhchumraíocht:

Sraithuimhir	Ainm Táirge	Samhail/Sonraíocht	Cainníocht	Branda
1	bonn	Comhpháirteanna táthú	1	Féin-tháirgthe
2	Imthacaí príomh-seafta	JT6-YL92	6	Harbin
3	Ceann cumhachta druileála agus ionsaí		1	rialú uimhriúil
4	Ceann cumhachta druileála	JT6-YL92	2	rialú uimhriúil
5	Diosca deighilt uathoibríoch	5 stáisiún oibre	1	Yuntong
6	Daingneán workpiece	Aeroibrithe	5
7	mótair servo	2.3KW	1	Xinjie
8		750W	2	Xinjie
9		1.2KW	1	bheith oscailte do loingseoireacht
10	innealra leictreach	3KW	1	Jinling
11		1.5KW	1	Nuofa
12		750W	1	xiang sheng
13	scáileán tadhaill	TG765S-XT	1	Xinjie
14	Teagmhálaí	LC1N1801	1	Schneider
15	Rialú PLC	XTM-60T	1	Xinjie
16	Mód Athrú Soláthar Cumhachta	PMT-24V150W2BA	1	Delta
17	Tiontaire minicíochta	3PH-380V	1	Éasca le tiomáint
18	Comhla solenoid	4V210-08	6	Yadek
19	Sciath	Faoi iamh go hiomlán	1

Príomhpharaiméadair theicniúla

Sraithuimhir	chatagóir	Sonraíochtaí sonraí	ráitis
1	Líon na stáisiún oibre	5 duine
2	cumas oibre	Is é 13 trastomhas uasta druileála agus tapála an chinn chumhachta	Comhpháirteanna cruach
3	Cruinneas caschláir deighilte	Is é cruinneas aschuir an scoilteoir ≤ ± 0.03	Cumraíocht tagartha mótair RV75 0.75KW
4	Cineál sealbhóir uirlisí fearsaidí	JT6-ER20	Cumraíocht chaighdeánach
5	Paraiméadair fhearsaid	Uasmhéid RPM 0-2000/nóim	Luas inchoigeartaithe
6	Modh suiteála láimhseála scian	Géarú scriú láimhe
7	Modh clampála uirlisí	ER20 (8 go 14)	Cumraíocht chaighdeánach
8	Ceann cumhachta cothrománach	4 # Luan
9	Cineál sealbhóir uirlisí fearsaidí	Morse 4 # ER40 (3 go 30)
10	Paraiméadair fhearsaid	Uasmhéid RPM 0-1500/nóim	Luas inchoigeartaithe
11	Cruinneas oibre	Cruinneas suite poll de 0.05/cruinneas suite arís agus arís eile de 0.03
12	Brú foinse gáis oibre	5-6 kg/c㎡
13	Trastomhas workbench	680mm
	Cumas soláthair cumhachta	Cumhacht iomlán 10.5KW
	Méid meaisín	2070X1860X2100	acmhainní tagartha
	Meáchan meaisín	Thart ar 1600kg	acmhainní tagartha

Struchtúr agus feidhmíocht an uirlis meaisín

Déantar an meaisín cumaisc druileála agus cnagadh cúig-stáisiún rothlach trí-ais a tháthú le páirteanna cruach agus a chóireáil le dul in aois saorga. Tá cruinneas agus cobhsaíocht mhaith aige. Is struchtúr comhcheangailte é an meaisín iomlán, atá feistithe le córas PLC, agus tá soghluaisteacht láidir aige.

1 ceann cumhachta druileála agus cnagadh, cumas druileála: 16mm le haghaidh páirteanna cruach, 20mm le haghaidh páirteanna alúmanaim, stróc druileála 100 sonraíochtaí, modh beathaithe: beatha servo, príomh-mhótar amháin: 3KW, is féidir an ceann cumhachta agus an poll próiseála páirteanna a choigeartú de láimh suas agus síos, sula ndéantar coigeartú, scaoil an dá boltaí ar dhromchlaí uachtaracha agus íochtair an sleamhnáin, rothlaigh an ceann cumhachta agus ísligh an sleamhnán, rothlaigh sé agus rothlaigh an ceann cumhachta. tá an ceann cumhachta suite chun an ceann cumhachta a chosc ó sleamhnú leis féin; 2 ceann cumhachta druileála: cumas druileála: 13mm le haghaidh páirteanna cruach, 16mm le haghaidh páirteanna alúmanam, stróc druileála 80 sonraíochtaí, modh beatha: beatha servo, príomh-mhótar amháin: 2.3KW, tá cinnirí cumhachta druileála agus cnagadh (JT16) suiteáilte go hingearach, agus is féidir airde lár na gcodanna a choigeartú de láimh suas agus síos. Feistithe le caschlár scoilte uathoibríoch cúig stáisiún chun suíomh cúig stáisiún a bhaint amach, agus is féidir gach uirlis a choigeartú ar aghaidh, ar ais, ar chlé agus ar dheis. Éasca le luchtú agus díluchtú. Tá rialú neamhspleách agus feidhmeanna coigeartaithe láimhe ag gach fearsaid. Is imthacaí Harbin iad na imthacaí fearsaidí go léir; Tá feidhmeanna tapa ar aghaidh, mall ar aghaidh, ag obair ar aghaidh agus go tapa ar ais ag oiler córas bealaithe uathoibríoch, ceann cumhachta druileála agus ceann cumhachta cnagadh.

Sreabhadh próisis: tús a chur leis an meaisín → an t-ábhar a luchtú de láimh go dtí an suíomh luchtaithe → cas an tábla cas go dtí an chéad stáisiún → próiseas trí stáisiún druileála agus cnagadh ag an am céanna → díluchtú láimhe → cuir isteach an dara timthriall.

Rotary Three-axis Five Station Drilling Composite Machine

Príomhstruchtúr an uirlis mheaisín:

Dáileadh ceann cumhachta: ceann cumhachta cothrománach le haghaidh aghaidh deiridh druileála agus muilleoireachta, aonad fearsaid druileála ingearach amháin, dhá aonad fearsaid cnagadh ingearach, caschlár scoilte uathoibríoch cúig stáisiún, bonn amháin; sraith amháin de chóras ciorcaid, cúig shraith daingneáin, agus sraith amháin de chosaint leathán miotail go hiomlán faoi iamh.

Rotary Three-axis Five Station Drilling Composite Machine
